呼吸器充压机工作过程
2016-03-01

呼吸器充压机工作原理:驱动机启动后,压缩机三角形带动压缩机曲轴转动,曲轴机构转换成活塞,在气缸内往复运动。当活塞从盖子的横轴移动时,气缸容积增大,气缸压力低于大气压力,外部空气通过过滤器,吸入阀进入气缸。

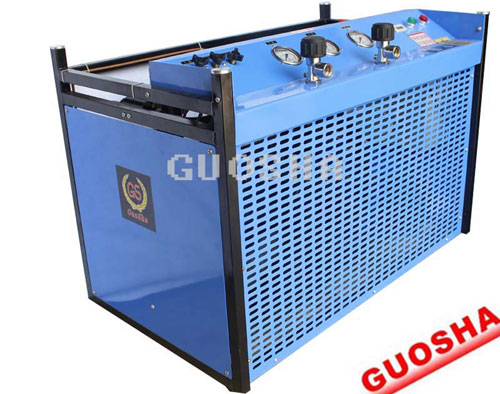

呼吸器充压机


在到达下止点后,活塞从轴侧移动到盖侧。吸气阀关闭,气缸容积逐渐减小,气缸内的空气被压缩,压力增加。当压力达到一定值时,排气阀打开,压缩空气通过管道进入储气罐,从而重复压缩机工作。

压缩空气连续供应到气罐,以逐渐增加罐内的压力,以获得所需的压缩空气。

呼吸器充压机吸气过程

螺杆入口侧的吸入口必须设计成压缩室可以完全吸入,而螺杆压缩机不具有进气和排气阀组。进气仅取决于调节阀的开启和关闭调节。当转子旋转时,当空气转向进气端壁的开口时,主转子和辅助转子的槽的空间最大。

此时,呼吸器充压机转子的槽的空间与进气口的自由空气连通,因为槽的空气被排出。当它耗尽时,齿槽处于真空状态。当它转向进气口时,外部空气被吸入并沿轴向流入主转子和辅助转子的槽中。当空气填充整个齿槽时,转子的进气侧端面被转离壳体的空气入口,并且齿槽之间的空气在[进气过程]之上被关闭。

关闭和输送过程:当主转子和辅助转子处于吸气结束时,主转子和辅助转子齿峰将与壳体关闭。此时,空气在齿槽中闭合而不再流出,即[闭合过程]。两个转子继续旋转,齿尖与吸入端的槽重合,配合面逐渐向排气端移动,这是[输送过程]。

压缩和燃油喷射过程:在输送过程中,啮合面逐渐向排气端移动,即啮合面与排气口之间的间隙逐渐减小,凹槽内的气体逐渐被压缩和压力增加了。这是[压缩过程]。同时,由于压力差,润滑油也被注入压缩室以与空气混合。

当转子的啮合端面与壳体废气连通时(此时,压缩气体压力最高),压缩气体开始排出,直到齿峰和沟槽的啮合表面移动到排气端面,此时两个转子啮合。

壳体的表面和排气口之间的凹槽空间为零,即完成(排气过程),同时,转子啮合表面和壳体的进气口之间的凹槽长度为最长的,抽吸过程再次进行中。

压缩和注射过程

在输送过程中,接合面逐渐向排气端移动,即接合面与排气口之间的间隙逐渐减小,槽内的气体逐渐被压缩,压力增大,这就是[压缩过程]。同时,润滑油也被注入压缩室并由于压力差而与室气体混合。

排气过程

当转子的啮合端面与壳体废气连通时(此时压缩气体的压力最高),压缩气体开始排出,直到齿峰的啮合面和凹槽移动到排气端面,此时,两个转子啮合表面和壳体排气口的啮合空间为零,即完成(排气过程),同时,长度为转子啮合表面和壳体进气口之间的槽最长,并进行抽吸过程。它又在继续。
